Cara Bongkar Toshiba Satelite L355/L355D
Langkah 1.
Lepaskan baterai laptop.
Lepaskan dua sekrup penutup cover harddisk kemudian lepaskan dari tempatnya.
Lepaskan satu sekrup penutup cover memori dan lepaskan dari tempatnya.
(klik gambar agar lebih jelas)
Langkah 2.
Tarik harddisk ke kiri lalu Lepaskan dari motherboard.
lepaskan juga kedua modul memori.
Lihat Gambar:
Langkah 3
lepas satu sekrup penahan DVD drive ( lingkaran merah ).
Dorong DVD drive dengan obeng min kecil atau dengan sebuah testpen
lepaskan DVD drive dari laptop.
Langkah 11.
setelah casing atas laptop terbuka sedikit, lanjutkan membukanya dengan jari-jari anda.
Langkah 12.
angkat dan lepaskan cover casing bagian atas.
langkah 13.
Anda dapat melihat laptop pada gambar dibawah ini tanpa cover penutup atas.
Langkah 14.
Lepaskan semua konektor kabel yang ditandai dengan panah merah.
lepaskan 2 kabel antena dari wirelee card.
Langkah 15.
Lepaskan juga konektor berikut ini
Langkah 16.
lepaskan 1 buah sekrup penahan motherboard dan satu buah sekrup penahan kipas pendingin.
Langkah 17.
lepaskan kabel DVD driver dari samping sebelah kanan motherboard.
Langkah 18.
Angkat dan lepaskan motherboard dari casing laptop bagian bawah.
Langkah 19.
Motherboard sudah terlepas dari casing laptop bagian bawah, anda bisa lepaskan heat sink kipas pendingin dan processor.

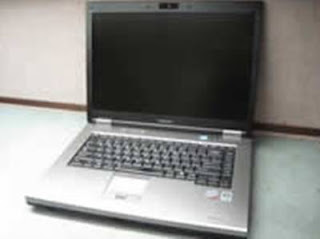

Cara Bongkar Laptop Toshiba Tecra A10
Dalam panduan ini menjelaskan cara membongkar sebuah laptop Toshiba Tecra A10.
Selain itu, panduan ini juga hampir sama untuk model laptop berikut: Toshiba Tecra S10, P10 Tecra, Tecra M10 dan satelit S300.
Langkah 1.
matikan laptop dan keluarkan baterai.
gunakan sebuah pick gitar untuk memisahkan penutup engsel dari dasar laptop
Ini akan membuat lebih mudah untuk melepas panel keyboard pada langkah berikutnya.
Langkah 2.
angkat satu sisi panel keyboard dan lanjutkan dengan melepas panel dengan jari-jari anda.
Langkah 7.
Sekarang Anda dapat mengakses konektor kabel keyboard.
buka kunci konektor lalu cabut kabel keyboard dari konektor.
Langkah 8.
Pada gambar ini Anda bisa melihat kabel keyboard dalam posisi tidak terkunci.
untuk membuka konektor, geser klip cokelat sekitar 2-3 milimeter kearah atas.
Klip coklat harus tetap menempel pada dasar konektor putih.
Setelah konektor tidak terkunci, Anda dapat melepaskan kabel dan lepaskan keyboard.
Langkah 9.
Balikkan posisi laptop kemudian buka tutup cover harddisk dan memori.
Langkah 10.
angkat sisi kiri harddisk dan lepaskan kabel yang berada disisi kanan nya, kemudian Lepaskan harddisk.
Langkah 11.
Lepaskan dua sekrup penahan CD / DVD drive kemudian dorong drive dari laptop dengan obeng lalu lepaskan CD/DVD drive.
Langkah 12.
buka semua sekrup dari bagian bawah laptop dan lepaskan kedua modul memori.
Langkah 13.
Lepaskan lapisan pelindung plastik yang terpasang pada casing bagian atas.
Langkah 14.
Lepaskan semua kabel yang diberi tanda panah berwarna kuning.
Langkah 15.
Lepaskan dua kabel wireless antena dan lepaskan dua sekrup penahan wireless card lalu keluarkan wireless card tersebut.
Langkah 16.
Lepaskan empat sekrup penahan casing atas.
Langkah 17.
Mulailah melepas penutup atas dan unit display dari dasar laptop.
Langkah 18.
casing penutup atas dan unit display sudah dilepaskan.
Langkah 19.
Lepaskan empat sekrup penahan motherboard danLepaskan semua kabel yang ditunjukan dengan panah kuning.
anda dapat mengakses baterai CMOS tanpa melepas motherboard.
Langkah 20.
angkat motherboard dari sebelah kanan.
Langkah 21.
angkat motherboard dari dasar laptop.
Langkah 22.
Berikut casing bawah laptop tanpa motherboard.
Sekarang Anda dapat mengakses dan melepas papan audio dan papan USB.
Langkah 23.
Lepaskan 2 buah sekrup penahan video board lalu angkat dan keluarkan dari motherboard.
Langkah 24.
Lepaskan konektor cd/dvd dari motherboard.
Langkah 25
Cabut dan lepaskan kabel harddisk.
Langkah 26.
Lepaskan enam buah sekrup penahan unit kipas pendingin.
Lepaskan kabel kipas pendingin dari motherboard lalu keluarkan kipas pendingin dari motherboard.
Langkah 27.
lepaskan processor dengan cara meluruskan posisi sekrup plastik yang ditunjukan oleh lingkaran merah.
Langkah 28.
Dalam model laptop ini, rumah colokan adaptor tidak disolder mati pada motherboard.
Sumber : http://bongkarpasanglaptop.blogspot.com
Langkah 1.
Lepaskan baterai laptop.
Lepaskan dua sekrup penutup cover harddisk kemudian lepaskan dari tempatnya.
Lepaskan satu sekrup penutup cover memori dan lepaskan dari tempatnya.
(klik gambar agar lebih jelas)
Lihat Gambar:
Tarik harddisk ke kiri lalu Lepaskan dari motherboard.
lepaskan juga kedua modul memori.
Lihat Gambar:
Langkah 3
lepas satu sekrup penahan DVD drive ( lingkaran merah ).
Dorong DVD drive dengan obeng min kecil atau dengan sebuah testpen
lepaskan DVD drive dari laptop.
Lihat Gambar:
Langkah 4.
lepaskan semua sekrup di bagian bawah laptop.
Langkah 4.
lepaskan semua sekrup di bagian bawah laptop.
Lihat Gambar:
Langkah 5.

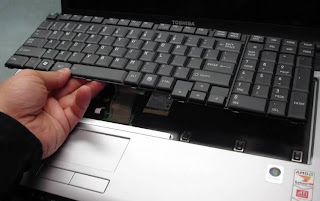

Lepaskan panel keyboard menggunakan obeng min berukuran kecil, lakukan dengan hati-hati panel tersebut gampang patah.
Langkah 5.
Lepaskan panel keyboard menggunakan obeng min berukuran kecil, lakukan dengan hati-hati panel tersebut gampang patah.
Lihat Gambar:
Langkah 6.
Lepaskan empat buah sekrup penahan keyboard.
Tekan kunci plastik ( panah merah ) dan melepaskan keyboard.
Langkah 6.
Lepaskan empat buah sekrup penahan keyboard.
Tekan kunci plastik ( panah merah ) dan melepaskan keyboard.
Lihat Gambar:
langkah 7.
Angkat keyboard dengan Hati-hati karena kabel konektor keyboard masih melekat pada motherboard.
langkah 7.
Angkat keyboard dengan Hati-hati karena kabel konektor keyboard masih melekat pada motherboard.
Lihat Gambar:
Langkah 8.
buka konektor keyboard dengan menggeser kunci konektor berwarna coklat kearah atas dari rumah konektor sekitar 1-2 mm.
setelah kunci konektor terbuka, cabut kabel keyboard.
Langkah 8.
buka konektor keyboard dengan menggeser kunci konektor berwarna coklat kearah atas dari rumah konektor sekitar 1-2 mm.
setelah kunci konektor terbuka, cabut kabel keyboard.
Lihat Gambar:
Langkah 9.
Cabut dan lepaskan kabel yang ditunjukan dengan panah merah.
Langkah 9.
Cabut dan lepaskan kabel yang ditunjukan dengan panah merah.
Lihat Gambar:
Langkah 10.
Pisahkan casing penutup atas dari casing laptop bagian bawah.
Masukkan pick gitar diantara pembatas casing penutup atas dan casing bawah laptop.
lakukan dengan hati-hati saat memindahkannya pick gitar di sepanjang sisi pembatas casing.
Langkah 10.
Pisahkan casing penutup atas dari casing laptop bagian bawah.
Masukkan pick gitar diantara pembatas casing penutup atas dan casing bawah laptop.
lakukan dengan hati-hati saat memindahkannya pick gitar di sepanjang sisi pembatas casing.
Lihat Gambar:
setelah casing atas laptop terbuka sedikit, lanjutkan membukanya dengan jari-jari anda.
Lihat Gambar:
Langkah 12.
angkat dan lepaskan cover casing bagian atas.
Lihat Gambar:
langkah 13.
Anda dapat melihat laptop pada gambar dibawah ini tanpa cover penutup atas.
Lihat Gambar:
Langkah 14.
Lepaskan semua konektor kabel yang ditandai dengan panah merah.
lepaskan 2 kabel antena dari wirelee card.
Lihat Gambar:
Langkah 15.
Lepaskan juga konektor berikut ini
Lihat Gambar:
lepaskan 1 buah sekrup penahan motherboard dan satu buah sekrup penahan kipas pendingin.
Lihat Gambar:
Langkah 17.
lepaskan kabel DVD driver dari samping sebelah kanan motherboard.
Lihat Gambar:
Langkah 18.
Angkat dan lepaskan motherboard dari casing laptop bagian bawah.
Lihat Gambar:
Langkah 19.
Motherboard sudah terlepas dari casing laptop bagian bawah, anda bisa lepaskan heat sink kipas pendingin dan processor.
Lihat Gambar:
Dalam panduan ini menjelaskan cara membongkar sebuah laptop Toshiba Tecra A10.
Selain itu, panduan ini juga hampir sama untuk model laptop berikut: Toshiba Tecra S10, P10 Tecra, Tecra M10 dan satelit S300.
Langkah 1.
matikan laptop dan keluarkan baterai.
gunakan sebuah pick gitar untuk memisahkan penutup engsel dari dasar laptop
Ini akan membuat lebih mudah untuk melepas panel keyboard pada langkah berikutnya.
Lihat Gambar:
Langkah 2.
angkat satu sisi panel keyboard dan lanjutkan dengan melepas panel dengan jari-jari anda.
Lihat Gambar:
Langkah 3.
lepaskan panel keyboard.
Langkah 3.
lepaskan panel keyboard.
Lihat Gambar:
Langkah 4.
Lepaskan dua sekrup penahan keyboard.
Langkah 4.
Lepaskan dua sekrup penahan keyboard.
Lihat Gambar:
Langkah 5.
angkat keyboard dengan hati-hati dan letakkan terbalik di palm rest.
Langkah 5.
angkat keyboard dengan hati-hati dan letakkan terbalik di palm rest.
Lihat Gambar:
Langkah 6.
lepas salah satu sekrup penahan kabel penutup lalu geser penutup ke kanan dan keluarkan dari laptop.
Langkah 6.
lepas salah satu sekrup penahan kabel penutup lalu geser penutup ke kanan dan keluarkan dari laptop.
Lihat Gambar:
Sekarang Anda dapat mengakses konektor kabel keyboard.
buka kunci konektor lalu cabut kabel keyboard dari konektor.
Lihat Gambar:
Langkah 8.
Pada gambar ini Anda bisa melihat kabel keyboard dalam posisi tidak terkunci.
untuk membuka konektor, geser klip cokelat sekitar 2-3 milimeter kearah atas.
Klip coklat harus tetap menempel pada dasar konektor putih.
Setelah konektor tidak terkunci, Anda dapat melepaskan kabel dan lepaskan keyboard.
Lihat Gambar:
Langkah 9.
Balikkan posisi laptop kemudian buka tutup cover harddisk dan memori.
Lihat Gambar:
Langkah 10.
angkat sisi kiri harddisk dan lepaskan kabel yang berada disisi kanan nya, kemudian Lepaskan harddisk.
Lihat Gambar:
Langkah 11.
Lepaskan dua sekrup penahan CD / DVD drive kemudian dorong drive dari laptop dengan obeng lalu lepaskan CD/DVD drive.
Lihat Gambar:
Langkah 12.
buka semua sekrup dari bagian bawah laptop dan lepaskan kedua modul memori.
Lihat Gambar:
Langkah 13.
Lepaskan lapisan pelindung plastik yang terpasang pada casing bagian atas.
Lihat Gambar:
Langkah 14.
Lepaskan semua kabel yang diberi tanda panah berwarna kuning.
Lihat Gambar:
Langkah 15.
Lepaskan dua kabel wireless antena dan lepaskan dua sekrup penahan wireless card lalu keluarkan wireless card tersebut.
Lihat Gambar:
Langkah 16.
Lepaskan empat sekrup penahan casing atas.
Lihat Gambar:
Langkah 17.
Mulailah melepas penutup atas dan unit display dari dasar laptop.
Lihat Gambar:
Langkah 18.
casing penutup atas dan unit display sudah dilepaskan.
Lihat Gambar:
Langkah 19.
Lepaskan empat sekrup penahan motherboard danLepaskan semua kabel yang ditunjukan dengan panah kuning.
anda dapat mengakses baterai CMOS tanpa melepas motherboard.
Lihat Gambar:
Langkah 20.
angkat motherboard dari sebelah kanan.
Lihat Gambar:
Langkah 21.
angkat motherboard dari dasar laptop.
Lihat Gambar:
Langkah 22.
Berikut casing bawah laptop tanpa motherboard.
Sekarang Anda dapat mengakses dan melepas papan audio dan papan USB.
Lihat Gambar:
Langkah 23.
Lepaskan 2 buah sekrup penahan video board lalu angkat dan keluarkan dari motherboard.
Lihat Gambar:
Langkah 24.
Lepaskan konektor cd/dvd dari motherboard.
Lihat Gambar:
Langkah 25
Cabut dan lepaskan kabel harddisk.
Lihat Gambar:
Langkah 26.
Lepaskan enam buah sekrup penahan unit kipas pendingin.
Lepaskan kabel kipas pendingin dari motherboard lalu keluarkan kipas pendingin dari motherboard.
Lihat Gambar:
Langkah 27.
lepaskan processor dengan cara meluruskan posisi sekrup plastik yang ditunjukan oleh lingkaran merah.
Lihat Gambar:
Langkah 28.
Dalam model laptop ini, rumah colokan adaptor tidak disolder mati pada motherboard.
Lihat Gambar:
Sumber : http://bongkarpasanglaptop.blogspot.com
